產品概述

齒輪式拍擊式標準振動篩簡稱拍擊篩簡稱標準齒輪式拍擊篩，主要由機座、篩具及傳動機構等部分組成，是實驗室常用的檢查儀器設備，適用于普通磨料粒度組成檢查、超硬材料生產分級及料度檢查。BZJ-200型齒輪式拍擊篩是振泰機械技術部門在總結國內外先進生產工藝的基礎上，不斷總結拍擊篩使用用戶反饋的意見與建議，在原老式拍擊篩的基礎生進行了合理的革新，改善了原機座的構造而設計生產的拍擊式振動篩分設備，技術水平、質量保證、實際應用均在在業內處于領先水平，我公司設計生產的齒輪式拍擊篩拍擊篩包括單座式及雙座式兩種機型。該設備配備有專用夾具，常見可夾裝Φ200試驗篩，也可以夾裝Φ75、Φ100的套篩，裝夾方便靈活、牢靠，并能自動停機。振泰機械設計生產的齒輪式拍擊篩拍擊篩具有設計合理，結構緊湊、重量較輕、使用方便、耐用、維護簡單等特點。


工作原理

安裝于BZJ-200齒輪式拍擊篩設備上的電動機帶動齒輪通過同步帶傳動到主軸上，然后經齒輪變速后主軸按要求的轉速轉動，主軸轉動時帶動偏心輪使滑板做往復式運動，并帶動安裝在滑板托盤中的試驗篩左右搖動，同時主軸帶動頂桿齒輪轉動，變速后的頂桿齒輪通過凸輪頂擊頂桿，頂桿使拍擊錘上下拍擊試驗篩上蓋，迫使試驗篩中的物料做往復、上下振動，使小于試驗篩篩面網孔的物料顆粒篩分進下層試驗篩框，這樣層層篩選，使每層試驗篩框內只留下相同粒度的物料，最后實現不同粒度的分離并確定此物料的粒度組成。


應用范圍

振泰機械設計生產的新型BZJ-200型齒輪式拍擊篩拍擊篩可適用于普通磨料粒度組成檢查和超硬材料生產分級及粒度組成檢查，同時廣泛應用于地質、礦山、冶金、粉體、化工、顏料、建工水泥、醫藥、食品、國防等部門科研生產實驗室，對物料進行篩分檢測，尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用。


操作說明及注意事項

1、將電機線插頭插在程控器插座上，將電源線插在三相線插座上。

2、按下電源開關，顯示屏亮，同時出現300秒。

3、根據試驗規程設定需要時間，按ON鍵機械開始工作，運行時指示燈亮。

4、每停機一次，應重新設置時間。

5、調整升降托架，必須啟動蝶形緊固螺母。

6、注意保持箱蓋上平面的油膜長存、以免產生銹斑。

7、經常注意運動件的滑潤，定時加油，以延長使用壽命。

8、整機須安在固定位置上，減少整機搖動。



設備特點

1、結構成熟，壽命更長，維護成本低

新型齒輪式拍擊篩的兩齒輪沒有直接接觸，所以不會產生磨損，同步帶與齒輪的基礎適應性能好，壽命更長，維修時只需要更換同步帶即可。同時偏心輪組采用整體方式，再次安裝準確方便，轉動部分采用標準件軸承，不易磨損，更換簡單、成本低，大大降低了維修的難度及成本。

2、傳動精確，一致性好

BZJ-200型齒輪式拍擊篩采用齒輪帶動同步帶傳動的方式，轉速比精準，不會產生一般三角帶常見的3%掉速現象，每一次相同時間下的篩分運動相一致，齒輪的傳動比準確率高達99.99%。3、篩分效率高

BZJ-200型拍擊篩采用獨特的設計，工作時，同時具備往復、拍擊振動兩種運動形式，所以不會出現物料堵塞篩面的問題，并且下料快，篩分徹底、效率高。

4、環保潔凈

新型的齒輪式拍擊篩采用的獨特傳動方式不需要加油，降低了維護成本并有效的保護了生產環境，滿足用戶對環保潔凈的要求。

5、新型定時功能，確保檢驗效果

BZJ-200型齒輪式拍擊篩的電源控制設備安裝了數字定時器，用戶設定好要求時間后，設備會按照時間要求自動停機，確保檢驗或生產的一致性要求

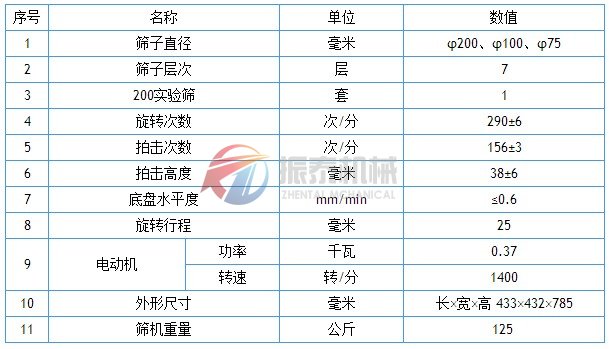

技術參數
